YGD -serie-Circular Power Connector Fabrikant

• Denne serie af produkter overholder GJB5371-2005 "Generelle specifikationer for YGD-serie Cirkulære strømforbindelser"

• Forbindelsesmetoden vedtager bajonetforbindelse, kontaktafstigningen er svejsning, og Jack -kontakten er en Crown Spring Jack

• Produktet har egenskaberne ved hurtig forbindelse og adskillelse, god miljøsistens og høj pålidelighed.

• Velegnet til forbindelse med højstrøm strømforsyningsserie

• Plugs fås i forskellige kabelmonteringsstilarter

Hoved tekniske indikatorer

一一 Arbejdstemperatur: -55 ℃ ~ 125 ℃

一一 Relativ fugtighed: 90%-98%

一一 Arbejdstryk: 4,39 kpa ~ 101,33 kpa

一一 Salt spray: N Type, H Type 48H: R Type, B Type 96h

一一 Forsegling: Socket: Trykforskel 1.01 × 10pa, ingen boble lækage i 1 minut

一一 Plug-in: 1,8 m vanddybde, ingen vandudvikling i 48 timer
Vibration: 10 ~ 2000Hz, 196m/s², øjeblikkelig afbrydelse ≤1 μs

一一 Påvirkning: 980 m/s², øjeblikkelig afbrydelse ≤1 μs

一一 Mekanisk liv: Forbindelsesringmaterialet er aluminiumslegering ≥500 gange
Forbindelsesringmaterialet er kobberlegering ≥2000 gange

一一 Isoleringsmodstand:

Under normale omstændigheder (Mω)

Høj temperatur (MΩ)

Fugtig (MΩ)

5000

100

100

一 Arbejdsstrøm og kontaktmodstand:

Kontakt delnummer

Diameter på parringsenden mm

Bedømt driftsstrøm A

Maksimal kontaktmodstand (MQ)

Startværdi

Efter livstest

20

1,02 ± 0,03

7.5

7

8.5

16

1,588 ± 0,025

13

3.7

4.5

12

2,39 ± 0,03

23

1.8

2.2

10

3,18 ± 0,03

33

1.0

1.2

8

3,61 ± 0,03

46

0.5

0.7

6

4,52 ± 0,03

60

0.4

0.5

4

5,72 ± 0,03

80

0.25

0.35

2

7.19 ± 0,03

100

0.17

0.21

Bemærk: Livstest refererer til test relateret til temperaturchok, mekanisk liv, saltspray, levetid for høj temperatur og sonde skader osv.

一 Arbejdsspænding og modstå spænding

Connector kontakt hularrangementskode

Bedømt arbejdsspænding (V)

Modstå spænding (V)

Havniveau

Højde 21336m

Havniveau

Højde 21336m

0802、0803、0804

600

300

1500

375

1002、1003、1202、1203、1204A 、

1204b 、 1404b 、 1405、1602、1603 、

1604、1605,1802、1803、1804 、

2202、2203、2204、2402、2403 、

2802、2803、2804、3204

1000

450

2300

500

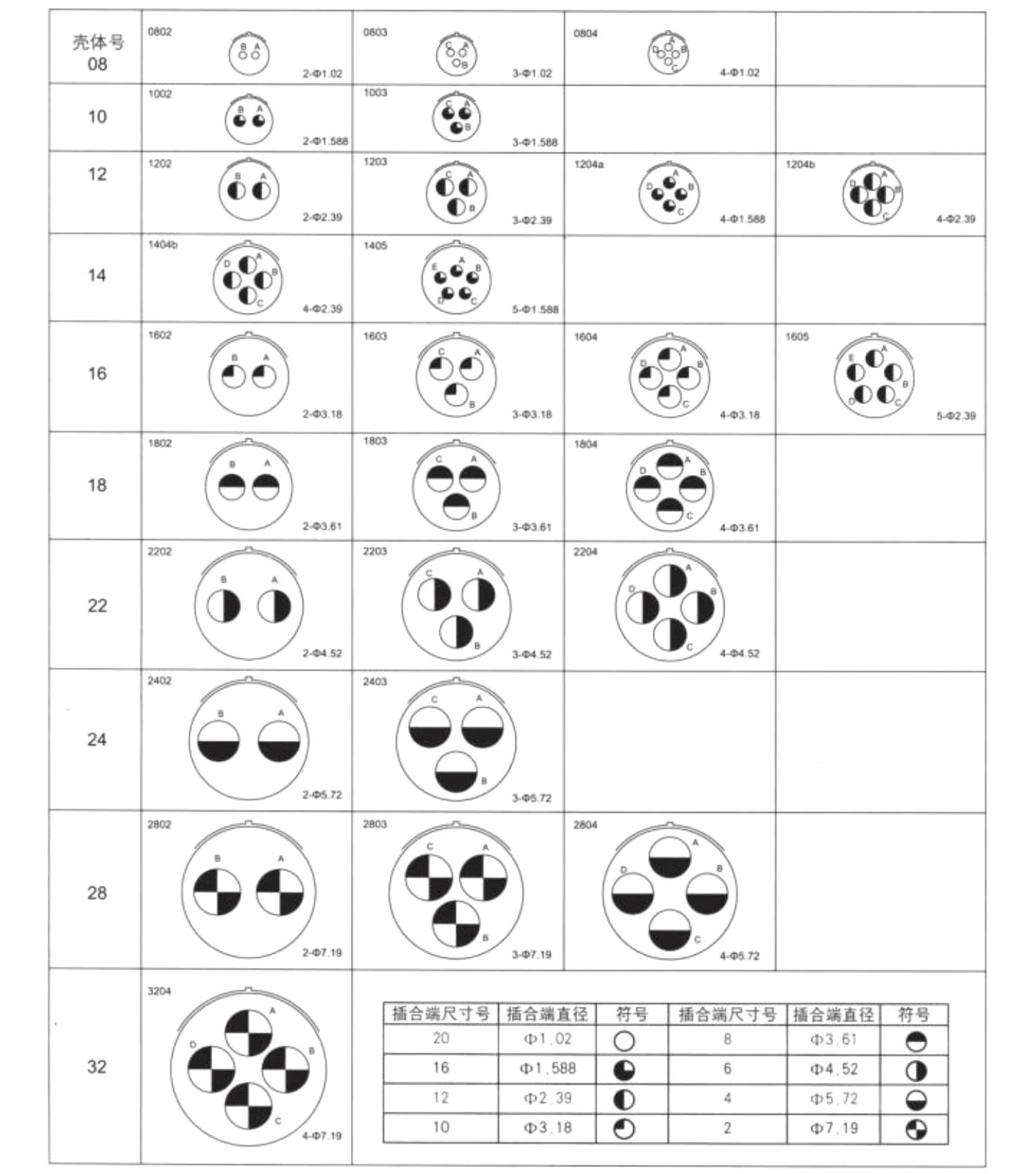

Arrangement af isolatorkontakthullepositioner (set fra parringsoverfladen på stiftisolatorhullets positioner)



om os

Strømeffektiv elektrisk stik.

Taizhou Henglian Electric Co., Ltd. Grundlagt i april 2011, er det beliggende i Taixing, en by ved floden kendt som "Ginkgos hjemby". Det er en højteknologisk virksomhed med speciale i forskning og udvikling, produktion og salg af elektriske stik.

vi er Kina Custom YGD -serie-Circular Power Connector Fabrikant og OEM/ODM YGD -serie-Circular Power Connector leverandør.

Der er mere end 150 ansatte, herunder mere end 30 medarbejdere med forskellige faglige og tekniske titler, anlægsaktiver på 30 millioner renminbi og forskellige mekaniske udstyr og testudstyr.

I de senere år er virksomheden successivt blevet bedømt som "Top ti virksomheder i Zhangqiao Town", "Top ti virksomheder i Zhangqiao Town", og vandt "Taixing City Outstanding Contribution Award" og andre titler.

På nuværende tidspunkt omfatter virksomhedens førende produkter cirkulære elektriske konnektorer af de militære standarder Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III og XC-serien, rektangulære elektriske stik i J7, J14, J20J, J30J, J30J, og J30J, og J30J, og J30J-serien standarder Y2, Y4, YP, LYP, YD osv. serier. Produkterne dækker militærindustrier såsom generalstaben, generalvæbningsafdelingen, flådeudstyrsafdelingen, andet artillerikorps, våben, rumfart, atomenergi, jernbaner, statsnet og geofysisk udforskning af petroleum. Virksomheden har et teknisk center og et kvalitetsinspektionscenter og er udstyret med avanceret produktionsudstyr, moderne testfaciliteter og inspektions- og testmetoder. Produkterne har karakteristika af tre-bevis funktion, høj tæthed, høj pålidelighed, elektronisk kompatibilitet osv. Vi kan udvikle og producere forskellige specielle elektriske stik til forskellige brugere for at imødekomme kundernes behov.

Virksomheden er en kvalificeret leverandør af militære elektroniske komponenter, marineudstyr og rumfart til kommunikationsafdelingen for generalstaben og ministeriet for informationsindustri. Det har bestået GJB9001C-2017 kvalitetsstyringssystemcertificeringen for våben og udstyr og fortrolighedscertificeringen på andet niveau for våben- og udstyrsproduktion og videnskabelige forskningsenheder.

Virksomheden overholder altid virksomhedsånden med "integritetsbaseret, enhed og hårdt arbejde, sandhedssøgning og innovation og stræben efter ekspertise", overholder konceptet "brand skaber værdi" og betjener kunderne helhjertet, hvilket gør Henglian hurtigt til at blive en førende i branchen.

Taizhou Henglian Electric Co., Ltd. Vi byder kunder fra ind- og udland hjerteligt velkommen til at besøge os og forhandle forretninger!

Kontakt os
  • Fabrik
    Fabrik
  • Produktionslinie
    Produktionslinie
  • Samle
    Samle
  • WIRNING SELESS WORKSHOP
    WIRNING SELESS WORKSHOP
  • Produktdesign
    Produktdesign
  • Inspektionsudstyr
    Inspektionsudstyr
  • Inspektionsudstyr
    Inspektionsudstyr
  • Samle
    Samle
  • Fabriksområde
    Fabriksområde
  • Æresvæg
    Æresvæg
  • Produktdisplayskab
    Produktdisplayskab
  • Uddannelse
    Uddannelse
  • Uddannelse
    Uddannelse
  • Enestående bidragspris
    Enestående bidragspris
  • 10 -års jubilæum Sanya tur
    10 -års jubilæum Sanya tur
  • Udstilling
    Udstilling
  • Udstilling
    Udstilling
  • Udstilling
    Udstilling
Hædersbevis
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
Indsigt
Branchekendskab

Hvordan gør det YGD Series Connector Sørg for stabiliteten af ​​elektrisk kontakt?

Med hensyn til at sikre stabiliteten af ​​elektrisk kontakt vedtager YGD-serien Circular Power Connector en række design og tekniske foranstaltninger for at sikre langvarig og stabil strømoverførsel i høje strøm- og højspændingsmiljøer, der undgår dårlig kontakt og elektriske fejl.

Kontaktmaterialer af høj kvalitet
YGD-seriens stik bruger meget ledende materialer (såsom kobberlegering eller sølvbelagt kobber) til at fremstille kontaktdele. Disse materialer kan effektivt reducere kontaktmodstand og sikre stabiliteten af ​​elektriske forbindelser. På samme tid har disse materialer også god korrosionsmodstand og kan opretholde god elektrisk ydeevne i lang tid i fugtige eller ætsende miljøer.

Præcision Kontakt fjederdesign
Kontaktdelen af ​​YGD -seriens stik vedtager normalt et præcisionsfjederdesign, som kan opretholde kontakttryk under indsættelses- og fjernelsesprocessen for at undgå dårlig kontakt på grund af vibrationer eller ekstern kraft. Fjedermaterialet er specielt valgt til at sikre, at stabil kontaktkraft kan opretholdes, selv under høje belastningsbetingelser.

Kontaktoverflade med høj slidstyrke
For at sikre, at forbindelsen kan opretholde god kontaktpræstation under hyppig tilslutning og frakobling, har kontaktoverfladen på YGD -serie -stikket gennemgået en særlig overfladebehandling (såsom guldbelægning, sølvbelægning osv.), Der øger slidbestandigheden og Korrosionsmodstand af kontaktoverfladen og reducerer effektivt elektriske fejl forårsaget af slid af kontaktoverfladen.

Støvtæt og vandtæt design
YGD -seriens stik har et højt beskyttelsesniveau og kan effektivt forhindre påvirkning af eksterne faktorer, såsom støv og fugt på elektrisk kontakt. Gennem det beskyttende tætningsdesign kan disse stik undgå erosion af kontaktoverfladen med eksterne stoffer og sikre kontaktstabilitet.

Præcis plug-in pasform
I designet af YGD-seriens stik er plug-in-pasningsnøjagtigheden afgørende. Præcis pasform kan reducere risikoen for dårlig kontakt, sikre, at kontaktdelene kan være perfekt anskaffet, hver gang de er tilsluttet og frakoblet, og sikre stabil elektrisk transmission. Virksomheden bruger moderne behandlingsudstyr til at sikre den høje præcision og konsistens i hver komponent i stikket.

Anti-Vibration og chokmodstand
YGD-seriens stik er designet med mulige vibrationer og chokmiljøer i tankerne, så det har stærk anti-vibration og chokmodstand. Gennem det faste strukturelle design og materialer med høj styrke kan stikket opretholde stabil elektrisk kontakt i et vibrerende miljø og undgå dårlig kontakt forårsaget af mekanisk deformation.

Streng kvalitetskontrol
Taizhou Henglian Electric Co., Ltd. har et avanceret inspektionscenter for kvalitet og førsteklasses testudstyr. Alle YGD -serikstik gennemgår streng elektrisk ydelsestest efter produktion. Testelementer inkluderer kontaktmodstand, modstå spænding, isoleringsmodstand osv. For at sikre, at hvert stik kan opfylde høje standarder for elektriske kontaktkrav. "
