D38999 Series III Militær bajonet elektrisk konnektor producent

Produktintroduktion

● Overhold GJB599B (MjegL-DTL-38999M) IiI-serie standarder

● Tre-hovedtråd hurtig forbindelse med anti-løsning mekanisme

● Lille størrelse, let vægt, høj kontaktpardensitet

● Med elektromagnetisk afskærmningsfunktion

● Kontaktdele kan aftagelige ved at krympe, og stifterne forhindres i at blive indsat skråt.

● Har højintensiv vibrationsegenskaber ved høje temperaturer, der er egnet til brug under barske sand og fugtige forhold

● Hullerne på 12#, 16# og 20# kontaktspecifikationer kan udstyres med optiske fiberkontakter.

● Hullerne på 12#, 10# og 8# Kontaktspecifikationer kan udstyres med koaksiale og afskærmede kontakter.

● Med rustfrit stålskal, titaniumlegeringsskal, aluminiumslegeringsskal og forskellige belægninger.

● Det har højintensiv vibrationsegenskaber ved høje temperaturer og kan bruges under barske sand og fugtige forhold.

Brug: Produktet bruges til kredsløbssignalforbindelse.

Brugsmiljø: Produktet bruges i komplekse miljøer som stærk vibration, regn, vind, sand og fugt.

Hoved teknisk præstation

● Mekaniske egenskaber:

Materiale: Shell: Aluminiumslegering, rustfrit stål, titanlegering

Isolator: Thermoset eller termoplastisk

Forsegling af krop og forseglingsring: silikonegummi

Belægning: W Type: Cadmium belagt militærgrøn

Kategori F: Elektroløs nikkelbelægning

Klasse K: Passiveret rustfrit stål

Klasse FT: Aluminiumslegering Satin Cadmium belagt

TA Type: Titaniumlegering

Kontaktmateriale: Kobberlegeringsoverflade Guldbelagt, tilgængelig i crimp-type, svejsetype og trykt version

Mekanisk liv: ≥500 stik og frakobl cykler

Stød: 3ms Half Sine Wave, Acceleration Peak 300G

Vibration: sinusformet: 60 g med temperaturcykling og simuleringstilbehør (36 timer)

Tilfældig: Ved høj temperatur, frekvens 100 ~ 1000Hz, effekt spektraltæthed 1G²/Hz, tilsvarende rodmidlet kvadratværdi 41,7 g

Ved omgivelsestemperatur: Frekvens 100 ～ 1000Hz Power Spectral Density 5G²/Hz, tilsvarende Root Mean Square Value 49,5G

● Elektrisk ydelse:

Modstå spænding: v

Bemærk: Forskellige kontaktarrangementer har forskellige arbejdsniveauer. For detaljer, se mærket i øverste højre hjørne af kontaktarrangementet.

Kontaktmodstand og bedømt kontakters strøm:

Isoleringsmodstand: ≥5000mΩ (500VDC)

Shell ledningsevne:

Klasse W: 2,5 mV klasse F, ft: 1,0 mV

K, TA -kategori: 10 mV

Elektromagnetisk interferensafskærmning: Ved 100MHz ~ 1GHz er den mindste dæmpning 85dB (klasse F, klasse W)

Ved 1 GHz ~ 10GHz er den mindste dæmpning 65dB (klasse F), 50dB (klasse W)

8# dobbelt koaksial kontakt: frekvensbåndbredde 0 ~ 20MHz

Bedømt spænding: 500V (AC) maksimalt, 125V (AC) på 21000 meter.

Spændingsfald: indre og midterste kontakter ≤55 mV ved 1A, ekstern C

● Miljøpræstationer:

Temperaturområde: Klasse W: -65 ˚C ~ 175 ˚C

Kategori F, K, FT, TA: -65 ˚C ~ 200 ˚C

Salt spray -modstand: W Kategori: 500 timer

K, TA -kategori: 1000 timer

Kategori F: 48H/96H

FT Klasse: 96h

Forsegling: Mating Connector møder MIL-DTL-38999M Lavt lufttryk Imprægneringskrav

Fugtig varme: pr. Mil-DTL-38999M: 10 cyklusser på 24 timer

Flydende modstand: modstandsdygtig over for en række brændstoffer, kølevæsener og opløsningsmidler

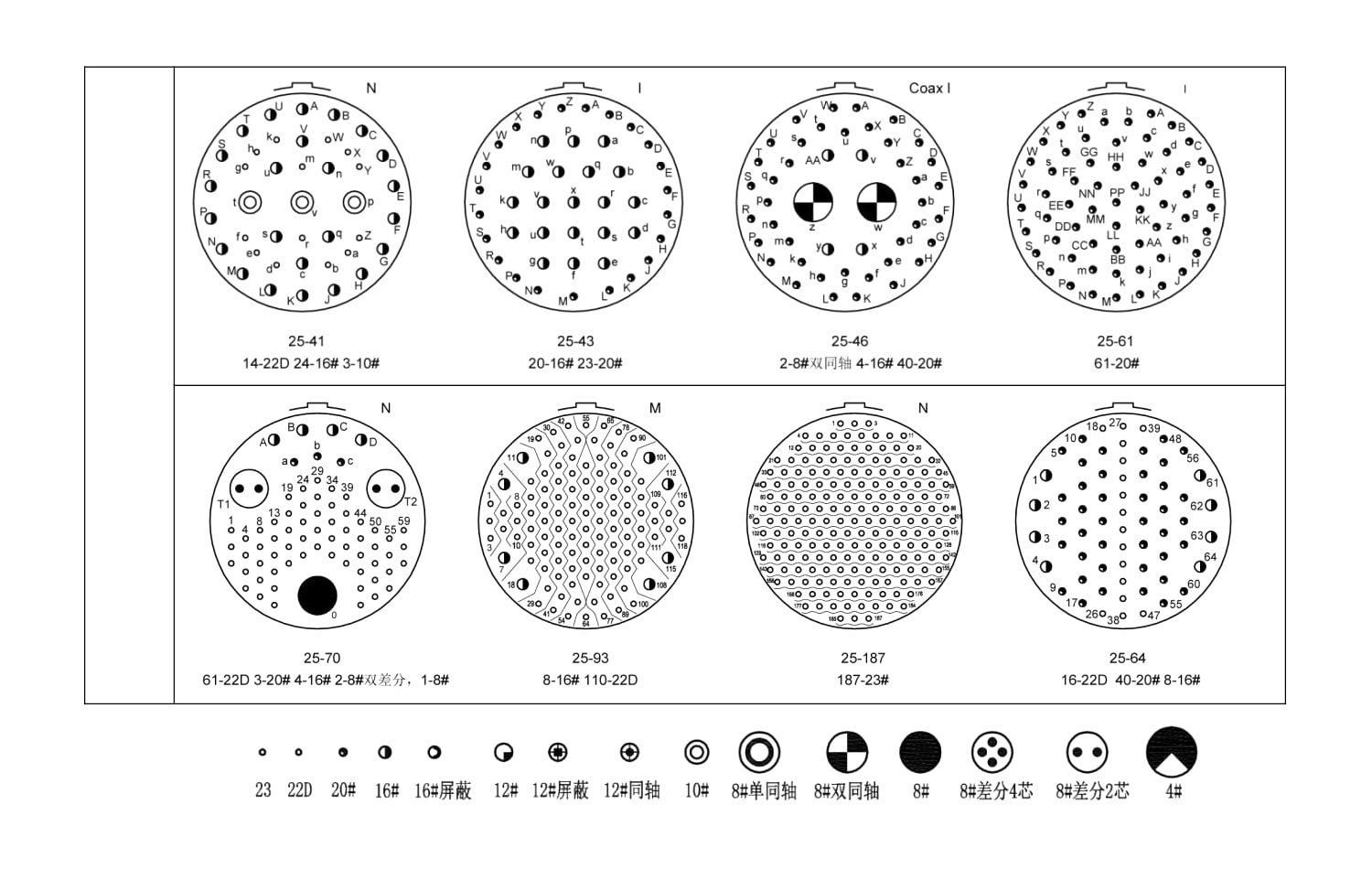

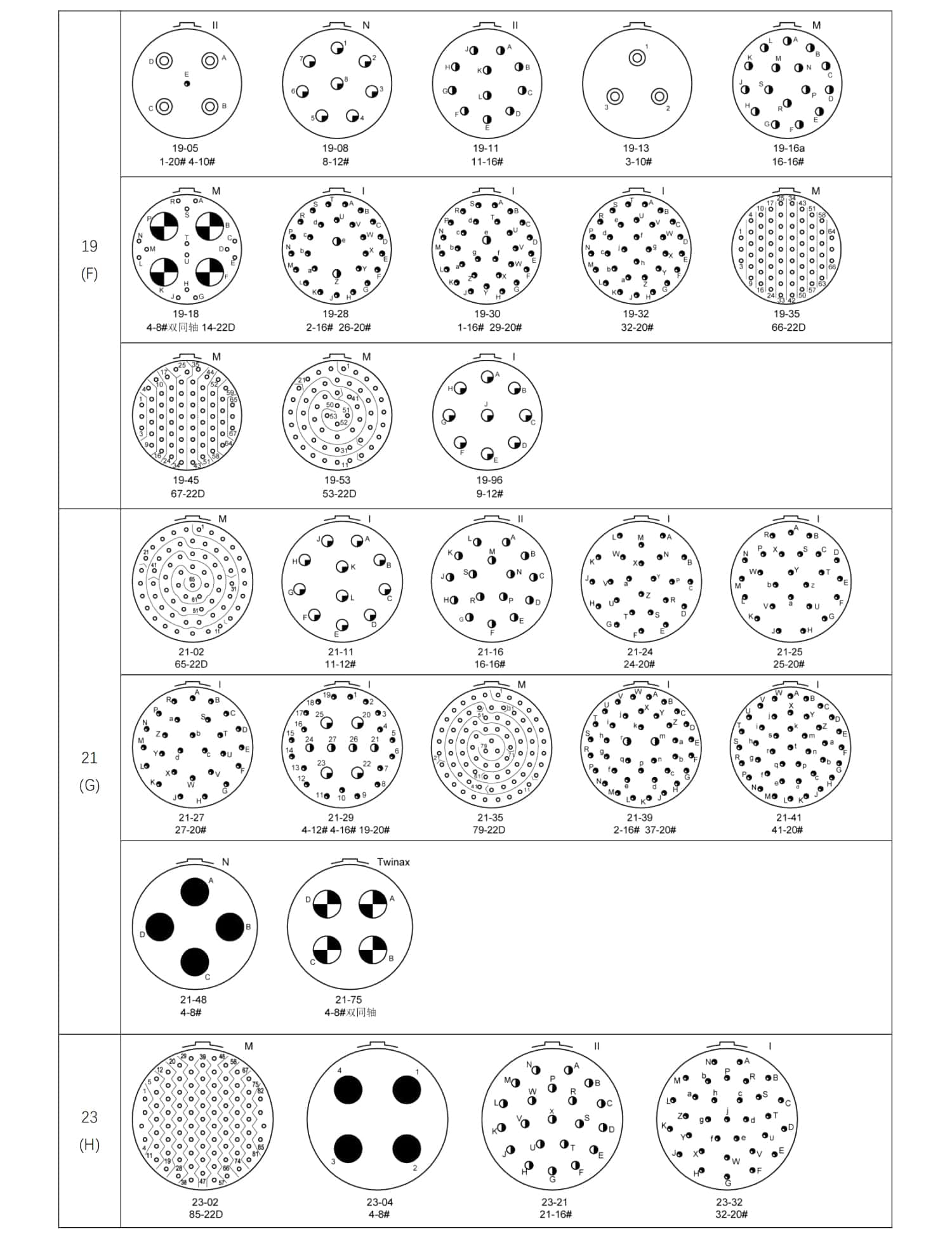

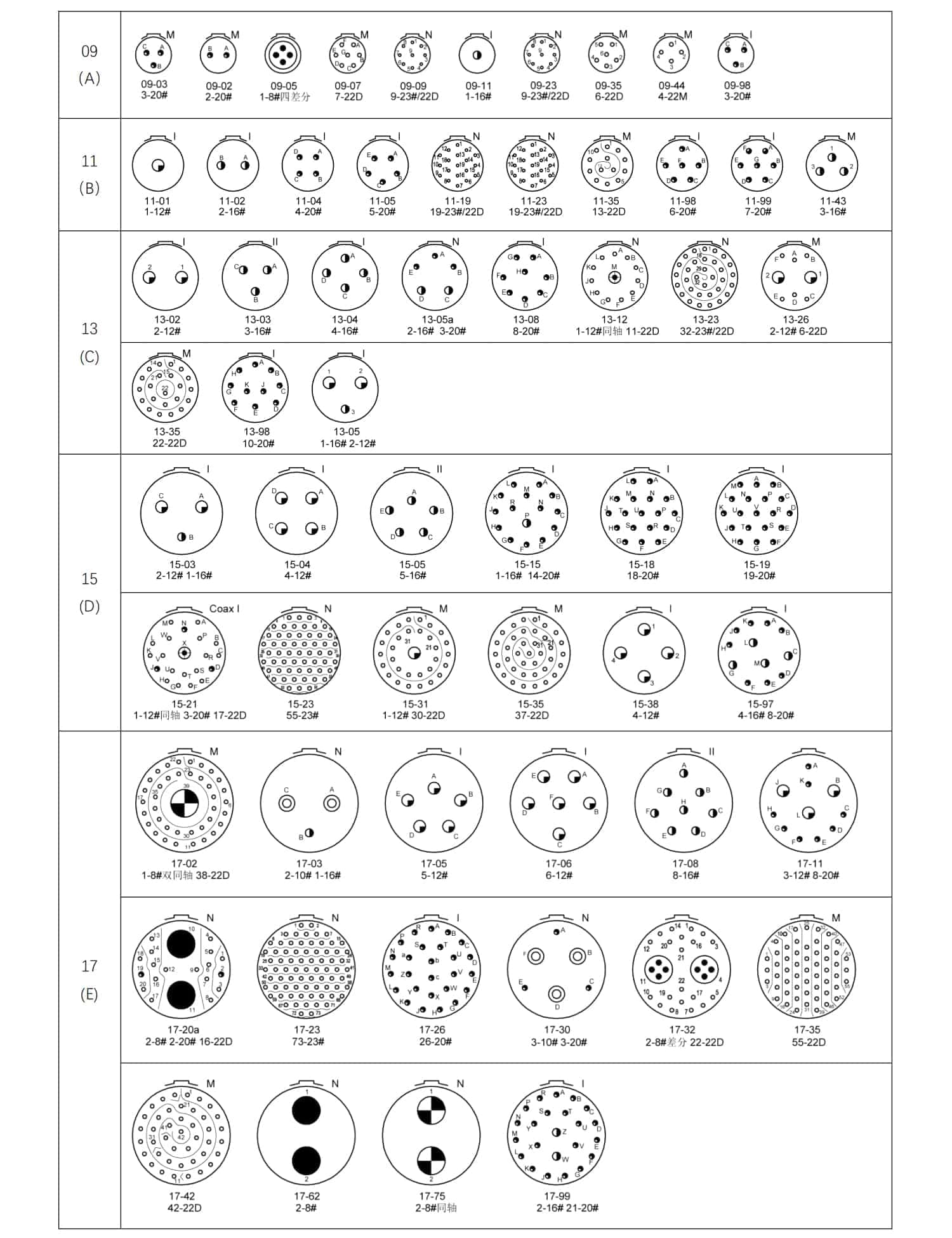

Kontaktarrangement (visning af nålisolatorens indsættelsesoverflade)

Note:
1. 20 # hul kan erstattes med 20 # fiberoptisk kontaktstykke;
2. 16 # hul kan erstattes med 16 # afskærmning og 16 # fiberoptiske kontakter;
3.. 12 # hul kan erstattes med 12 # afskærmning, 12 # koaksial og 12 # fiberoptiske kontakter;
4.. 8 # hul kan erstattes med 8 # dobbelt koaksial, 8 # enkelt koaksial og 8 # differentielle kontakt.
